Pro společnost Corr-El, s.r.o. jsme vyvinuli vícekanálový registrační voltmetr, určený pro přesné měření elektrických potenciálů a souvisejících veličin v systémech katódové ochrany produktovodů. Zařízení umožňuje vzorkování potenciálu potrubí – zem v přesně definovaných časových okamžicích, synchronizovaných pomocí GNSS a L-band korekce, což zajišťuje jednoznačné časové přiřazení naměřených dat k jednotlivým spínacím cyklům stanic katódové ochrany (SKAO) a jejich správné vyhodnocení.

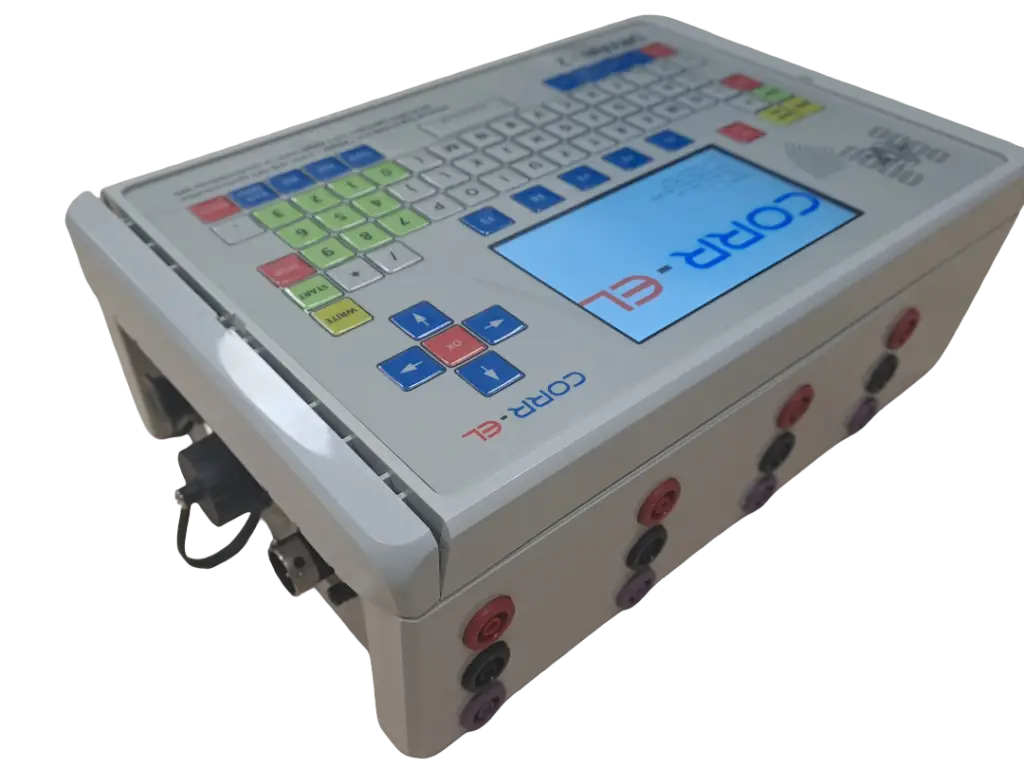

Řešení je modulární a distribuované: spodní deska obsahuje nízkopříkonový mikrokontrolér STM32U5, který řídí měření, zpracovává data z jednotlivých ADC karet a zajišťuje komunikaci s nadřazeným systémem. Horní deska poskytuje grafický displej s fóliovou klávesnicí ovládanou samostatným mikrokontrolérem, což zvyšuje robustnost a umožňuje flexibilní rozšíření uživatelského rozhraní.

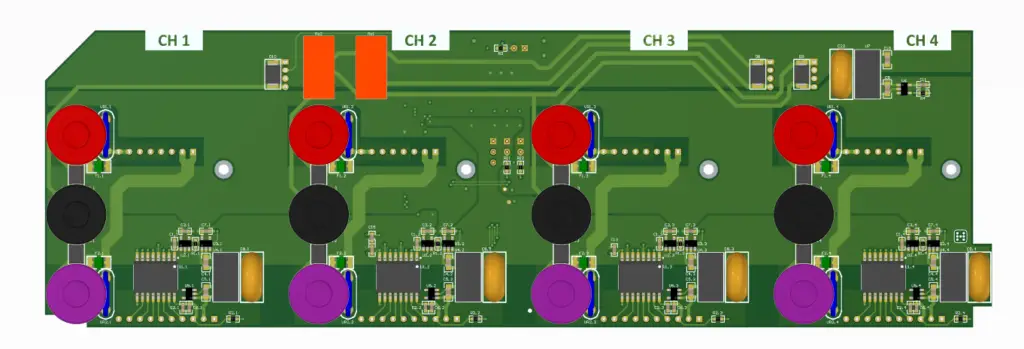

Merací část tvoří čtyři nezávislé ADC karty, každá s vlastním vysokopřesným převodníkem a mikrokontrolérem, propojené přes BackPlane PCB pro distribuci napájení, signálů a synchronizačních impulsů. Tento přístup umožňuje vysokou přesnost, potlačení rušení a přesnou časovou koordinaci mezi kanály. Zařízení je uloženo v odolné transportní krabici, vhodné pro terénní použití a bezpečnou manipulaci.
Voltmeter podporuje měření více typů potenciálů a elektrických veličin, rozšiřuje existující měřicí rozsahy a umožňuje diagnostiku AC i DC korozních vlivů. Výsledkem je technicky komplexní, modulární a rozšiřitelný přístroj, který umožňuje efektivní sběr přesných dat v terénu.
